Prečo sú termočlánky nevyhnutné pri modernom meraní teploty?

Najlepšie novinky: Aktuálne trendy v technológii termočlánku

Zostať vpred v priemyselnom meraní si vyžaduje udržiavanie kroku s najnovším pokrokom vtermočlánoktechnológia. Tu sú najvyhľadávanejšie titulky odrážajúce súčasné zameranie odvetvia:

Tieto titulky zdôrazňujú prebiehajúce inovácie, ktoré rozširujú schopnosti termočlánkov - od extrémnej odolnosti teploty po inteligentné pripojenie - znovu vyvíjajú svoju podstatnú úlohu v moderných priemyselných procesoch.

Pochopenie termočlánkov: Veda za senzorom

Pracovný princíp
V jadre termočlánky fungujú na Seebeck Effect - jav objavený v roku 1821, kde dva odlišné kovy spojené pri dvoch križovatkách generujú napätie úmerné teplotnému rozdielu medzi nimi. Ak je jedna križovatka („horúca križovatka“) vystavená meranej teplote a druhá („studená križovatka“) zostáva pri známej referenčnej teplote, výsledné napätie sa môže previesť na presné hodnotenie teploty.
Tento jednoduchý, ale brilantný dizajn eliminuje potrebu externých zdrojov energie, vďaka čomu sú termočlánky prirodzene spoľahlivé vo vzdialených alebo nebezpečných miestach. Na rozdiel od senzorov založených na odporu (RTD), ich trvanlivosť v extrémnych podmienkach pramení z minimálnych pohyblivých častí a robustnej konštrukcie.
Kľúčové výhody
Trvalá popularita termočlánkov pramení z piatich kritických výhod:

• Rozsiahly teplotný rozsah: V závislosti od zliatiny kovu merajú od -270 ° C (-454 ° F) do 2 300 ° C (4,172 ° F) -na rozdiel od väčšiny ostatných senzorov.

• Rýchla reakcia: Ich nízka tepelná hmota im umožňuje detekovať zmeny teploty v milisekundách, ktoré sú rozhodujúce pre dynamické procesy, ako je testovanie motora.

• Mechanická pevnosť: Odolné voči vibráciám, šoku a korózii, prosperujú v priemyselnom prostredí, kde zlyhávajú jemné senzory.

• Nákladová efektívnosť: Jednoduchá konštrukcia ich robí cenovo dostupnými, dokonca aj pre rozsiahle inštalácie, ako sú chemické rastliny.

• Všestrannosť: Dostupné v flexibilných drôtoch, tuhých sondách alebo vlastných formulároch, ktoré sa zmestia na pevné priestory alebo jedinečné aplikácie.

Bežné typy a aplikácie

Rôzne typy termočlánkov používajú špecifické kovové kombinácie optimalizované pre konkrétne podmienky:

Od monitorovania roztaveného kovu v zlievárňach až po zabezpečenie presných teplôt vo farmaceutických reaktoroch sa termočlánky prispôsobujú takmer akejkoľvek výzve na meranie.

Špecifikácie produktu: Parametre prémiového termočlánku

Naše termočlánky priemyselnej triedy spĺňajú prísne medzinárodné normy (IEC 60584, ANSI MC96.1) s nasledujúcimi špecifikáciami:

Parameter	Typ K	Typ j	Typ T	Typ R
Teplotný rozsah	-200 ° C na 1 372 ° C	-40 ° C až 750 ° C	-270 ° C až 370 ° C	0 ° C až 1 768 ° C
Presnosť	± 1,5 ° C alebo ± 0,4% čítania (podľa toho, čo je väčšie)	± 2,2 ° C alebo ± 0,75% čítania	± 0,5 ° C (-40 ° C až 125 ° C); ± 1,0 ° C (125 ° C až 370 ° C)	± 1,0 ° C (0 ° C až 600 ° C); ± 0,5% (600 ° C až 1 768 ° C)
Čas odozvy (T90)	<1 sekunda (exponovaná križovatka)	<0,5 sekundy (exponovaná križovatka)	<0,3 sekundy (exponovaná križovatka)	<2 sekundy (plášť)
Materiál puzdra	316 nehrdzavejúca oceľ	Inconel 600	304 nehrdzavejúca oceľ	Keramika
Priemer puzdra	0,5 mm až 8 mm	0,5 mm až 8 mm	0,25 mm až 6 mm	3 mm až 12 mm
Dĺžka kábla	Prispôsobiteľné (0,5 m až 50 m)	Prispôsobiteľné (0,5 m až 50 m)	Prispôsobiteľné (0,5 m až 30 m)	Prispôsobiteľné (0,5 m až 20 m)
Typ konektora	Miniature (SMPW), štandard (MPJ)	Miniature (SMPW), štandard (MPJ)	Miniatúra (SMPW)	Keramika

Všetky modely majú hermeticky zapečatené križovatky pre odpor vlhkosti a sú k dispozícii s voliteľnou izoláciou minerálov pre extrémne prostredie.

FAQ: Odpovedané otázky týkajúce sa základných termočlánkov

Otázka: Ako kalibrujem termočlánok a ako často je to potrebné?
Odpoveď: Kalibrácia zahŕňa porovnanie výstupu termočlánku so známou referenčnou teplotou (pomocou kalibračného kúpeľa alebo pece). V prípade kritických aplikácií, ako je farmaceutická výroba, by sa mala uskutočniť kalibrácia každých 6 mesiacov. V menej náročných prostrediach (napr. HVAC) stačí ročná kalibrácia. Väčšina priemyselných termočlánkov si udržuje presnosť v rámci špecifikácií počas 1–3 rokov pri normálnom používaní, ale tvrdé podmienky si môžu vyžadovať častejšie kontroly. Vždy postupujte podľa pokynov ISO 9001 pre kalibračnú dokumentáciu.
Otázka: Čo spôsobuje drift termočlánku a ako sa dá zabrániť?

Termočlánky zostávajú nevyhnutné, pretože dodávajú neprekonateľnú spoľahlivosť, univerzálnosť a výkon v najnáročnejších scenároch merania teploty. Od extrémneho horúčavy priemyselných pecí až po presnosť laboratórneho výskumu, ich schopnosť prispôsobiť sa pri zachovaní presnosti ich robí nenahraditeľnou v modernej výrobe a inžinierstve.

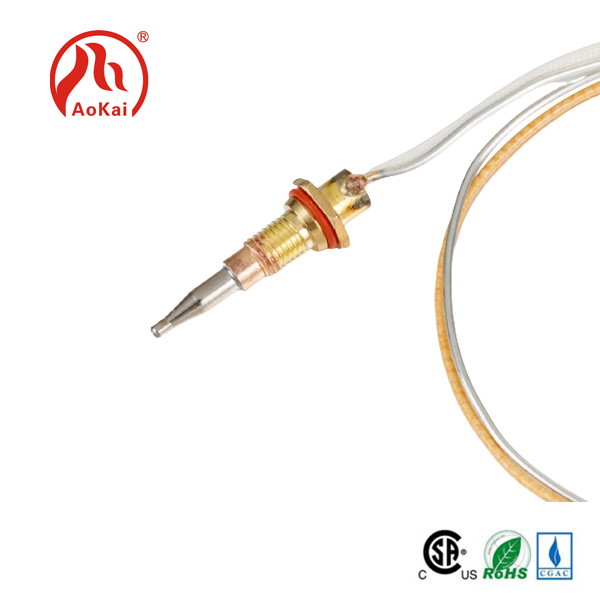

Ningbo Aokai Security Technology Co., Ltd.,Špecializujeme sa na výrobu termočlánkov prispôsobených vašim konkrétnym potrebám v priemysle. Naše výrobky prechádzajú prísnym testovaním, aby sa zabezpečilo dodržiavanie globálnych štandardov a poskytovali konzistentný výkon aj v najtvrdších prostrediach. Či už potrebujete vlastné dĺžky, špecializované plášťy alebo modely s vysokou teplotou, dodávame riešenia, ktoré zvyšujú účinnosť a bezpečnosť procesu.

Kontaktujte násDnes prediskutujte svoje požiadavky na meranie teploty. Náš inžiniersky tím vám pomôže vybrať optimálny typ a konfiguráciu termočlánkov, aby vyhovoval jedinečným požiadavkám vašej aplikácie.
